该文档适用于 chisel3.x 版本,由于 chisel 6 相对于之前的版本有较大升级,后面会更新一下仓库内容,重写部分构建代码。
Chisel 环境的搭建已经有很多教程我就不多赘述了,主要是有一个外网环境的服务器或者连接代理的终端。本文主要描述如何搭建使用 mill 工具和 verilator 仿真器进行电路设计和仿真的工程框架,将以一个 38 译码器为例讲解该框架。
工程框架我也建立了一个 Github 仓库,如何运行示例,以及对工程的基本操作也在仓库 Readme 中写明,欢迎交流学习。
框架结构

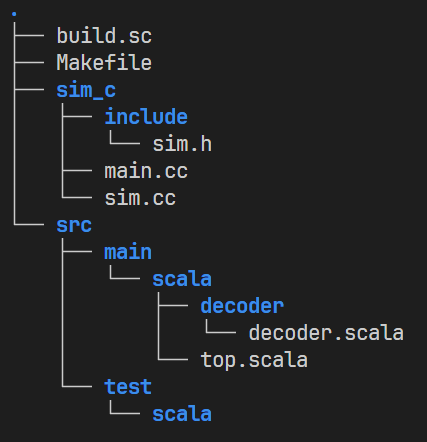

因为使用 mill 作为工具构建 Chisel 工程,所以在项目结构上就要遵循 mill 的规则。建立如下结构的工程目录:
框架中对于 Chisel 工程来说重要的是 build.sc 和 src 文件夹。build.sc 文件是 mill 构建工程的配置文件,src 目录则存放 Chisel 工程的源代码。而 sim_c 文件夹中则是使用 verilator 进行仿真的仿真源代码。Makefile 可以为工程提供自动化编译运行的便利。
接下来将从 Chisel 部分和 verilator 部分两方面介绍工程框架
Chisel 部分
build.sc
在该文件中主要是添加一些构建选项和依赖,在构建时,mill 会联网下载指定的依赖,存放于 out 文件夹。对于一个简单的 Chisel 工程来说,并不需要复杂的依赖,而且由于我们使用 verilator 进行设计仿真,所以也暂时不需要引入 chiseltest 相关的依赖。一个简单的 build.sc 的示例如下所示:
比较需要注意的是,millSourcePath 这个变量,必须是 src 目录的位置,mill 工具会根据这一变量的值去解析当前工程,如果设置错误,则会使 mill 不能正确的解析工程,导致构建 Chisel 工程的过程中出现
No main class specified or found
等错误。src
一般的 Chisel 工程中,源文件目录都分为 main 和 test 两部分。其中 main 部分放置电路的实现部分,test 放置一些使用 Chiseltest 完成的测试用例。因为本框架不使用 Chiseltest 功能,所以只是建立了一个空的 test 目录。另外,之所以不是直接在 main 文件夹下编写 top.scala 而是又建立了 scala 文件夹,是由于在 Chisel 中允许以文件的形式插入 Verilog 代码段,而这些 Verilog 代码会放置在 src/main/resource 文件夹下。
所以如果要实现自己的设计,修改 src/main/scala 下的 scala 文件即可。本工程实现了一个 38 译码器,并在顶层模块对其进行了实例化和端口的连接。
{% fold 点击展开译码器实现代码 %}
在编写完以上内容后一个 Chisel 工程就已经建立完成了,可以使用
mill top.runMain top.topMain
命令构建工程,这会在当前目录生成 Verilog 代码。-td
参数可以指定 mill 将 verilog 代码生成到何处。第二个参数中的 .topMain
与 top.scala 中的 App 对象一致即可。verilator 部分
本工程使用 Verilator 进行电路设计的仿真。仿真文件存放在 sim_c 目录中。
将所有仿真相关的内容放在 sim.cc 中实现,并通过 sim.h 提供必要的接口。
仿真函数介绍
sim_init()
: 初始化仿真,初始化使用的函数指针,如果需要创建 logs 文件夹,打开波形文件准备记录数据。
sim_exit()
: 与 sim_init 对应,释放相关指针,关闭波形文件。
reset(int n)
: 拉高复位值 n 个周期。
single_cycle()
: 仿真一个周期。
sim_main(int argc, char *argv[])
: 仿真主循环。
在
sim_main()
中,因为译码器是单纯的组合逻辑,所以没有使用 single_cycle()
函数推进仿真。而是编写了一个循环遍历 38 译码器的输入,之后跳出循环结束仿真。在每一次修改完端口的值后都要记得执行 top->eval()
函数,不然电路的值不会更新。其次在 single_cycle()
中写出了绘制波形的代码,即在每次执行 top->eval()
之后,通过 tfp->dump(contextp->time());
一个时间单位的波形。写到这里就可以使用 verilator 进行编译仿真了:
不熟悉 verilator 命令和仿真程序编写的的同志可以看看 verilator 的官方文档
完成编译后,会将 Chisel 部分生成的 Verilog 代码和 仿真源程序编译成可执行文件,
./build/top
就可以运行仿真了。Makefile 实现编译仿真的自动化
为了使上面的构建和仿真的命令变得容易,我们可以将其写入 Makefile 文件来简化编译仿真流程。
我们在 Makefile 中构建了每一步单独的目标(verilog、sim、run)和总体的构建运行的目标(srun)。使用
make -n
可以使我们清晰的看到每一个目标运行了什么命令但不真正执行。对 Makefile 不熟悉的同志可以查看这篇教程至此对于该工程模板的介绍就完成了,在编写自己的工程时只需要修改 src 中的 scala 文件以及 sim_main 中的仿真步骤,然后编译运行即可。
